在炎熱的夏日午后，一位新能源汽車工程師焦急地盯著測試臺——顯示屏上不斷跳出的過熱警告讓整個團隊束手無策。問題根源既不是電池，也不是控制系統，而是隱藏在連接器內部的熱量困局。
傳統連接器膠殼在高功率傳輸場景下變成了“保溫箱”，熱量無法有效散發，導致系統溫度不斷攀升。這種現象在電動汽車快充系統、5G基站電源和高密度服務器集群中屢見不鮮。隨著功率密度不斷提高，散熱問題已成為電子連接器領域最棘手的挑戰之一。
過酌熱絲連接器膠殼應運而生。與傳統膠殼相比，這類專業連接器解決方案通過創新的散熱設計和特種材料應用，解決了高溫環境下的可靠性問題。
01 普通膠殼的散熱困局
傳統連接器膠殼的結構設計存在先天不足。大多數普通膠殼為了簡化生產工藝和降低成本，采用一體成型注塑工藝制造。這種設計雖然結構簡單，卻形成了一個密閉的“熱陷阱”。
在引腳導電過程中產生的熱量無法有效散發，積聚在膠殼內部。隨著溫度持續升高，隱患接踵而至：塑料外殼軟化變形、端子接觸電阻增大、絕緣性能下降，最終導致連接失效甚至短路事故。
材料選擇同樣限制了普通膠殼的耐熱性能。市場上常見膠殼多采用普通尼龍或PBT材料。盡管這些材料成本較低，但耐溫性能有限：
普通尼龍：易吸潮，高溫下尺寸穩定性差，長期工作溫度通常不超過105℃
標準PBT：雖然尺寸穩定性?xún)?yōu)于尼龍，但在SMT加工時易變形，耐溫約130℃
在電動汽車充電樁、工業變頻器等高功率應用中，連接器內部溫度常常突破150℃大關。普通膠殼在這種嚴苛環境下如同穿著羽絨服跑步——熱量無法散發，性能必然大打折扣。
02 散熱革新，過酌熱絲膠殼的突破設計
過酌熱絲連接器膠殼的核心突破在于其創新的熱管理結構。與傳統封閉式設計不同，這類膠殼在關鍵位置設置了精密散熱通道，解決了熱量積聚問題。
仔細觀察這類膠殼的結構，你會發現其輸出部與接入部的連接處設計有多個散熱孔。這些孔洞貫穿安裝通道，直達內部引腳，形成高效熱交換路徑。實驗數據顯示，這種設計可使膠殼內部溫度降低15-25℃，顯著延長連接器壽命。
散熱孔的作用不僅是排出熱量。在生產過程中，這些孔洞還提供了雙重定位功能：
引腳安裝時可利用散熱孔精確定位
焊接過程中可作為光學對位標記
這種設計大幅提高了生產精度，將端子位置偏差控制在0.1mm以?xún)?nèi)，確保連接器在長期振動環境中保持穩定接觸。
更巧妙的是，散熱孔的位置和尺寸經過流體力學優化。采用非對稱布局，利用設備運行時的自然氣流形成“煙囪效應”，無需額外散熱裝置就能實現主動散熱。這種自然散熱方案特別適合空間受限的汽車電子和便攜醫療設備。
03 特種材料，高溫環境下的堅強后盾
卓越的結構設計需要先進材料的支撐。過酌熱絲膠殼放棄了普通膠殼常用的低成本塑料，轉而采用特種工程塑料，性能參數全面升級：
LCP（液晶聚合物）：耐溫高達240℃以上，具有極低的熱膨脹系數和優異的尺寸穩定性。特別適合SMT工藝，即使經歷回流焊高溫也能保持幾何精度
PPS（聚苯硫醚）：長期工作溫度220℃，具備自熄性和卓越的耐化學腐蝕能力，在嚴苛工業環境中表現突出
增強型高溫尼龍：通過玻璃纖維增強，熱變形溫度提升至190℃以上，同時保持良好韌性，抗沖擊性能優異
材料特性對比表：
|性能指標|普通尼龍膠殼|標準PBT膠殼|過酌熱絲膠殼(LCP/PPS)|
|長期耐溫| ≤105℃ | ≤130℃ |≥220℃|
|尺寸穩定性|吸潮后易變形|良好|極佳(吸濕率<0.02%)|
|阻燃等級|HB～V2|V2～V0|V0(0.8mm厚度)|
|介電常數|3.5-4.5|3.0-3.3|2.8-3.0(更佳信號完整性)|
這些特種材料雖然成本較高，但大幅延長了連接器在高溫高濕環境下的使用壽命。在125℃加速老化實驗中，過酌熱絲膠殼的機械強度保持率達到95%以上，而普通膠殼已軟化變形。
04 應用場景，高溫環境下的性能保障
過酌熱絲連接器膠殼在多個高要求領域展現出不可替代的價值：
新能源汽車動力系統——電池管理系統（BMS）中，連接器需承受引擎艙內**高達150℃的環境溫度。某知名電動汽車廠商采用過酌熱絲膠殼后，快充接口故障率下降70%，徹底解決了充電過程中的過熱報警問題。
工業自動化領域——伺服驅動器與電機間的連接器長期經受變頻器產生的高頻脈沖熱量沖擊。一家德國設備制造商測試表明，使用特種膠殼的連接器在滿負荷運行下，壽命提升2-3倍，避免了生產線意外停機。
5G通信基礎設施——基站AAU單元的電源連接器空間密閉，功率密度極高。過酌熱絲膠殼的低介電常數特性（<3.0）減少了高頻信號損耗，同時有效控制溫升，保障了信號傳輸穩定性。
高端醫療設備——在CT機旋轉部件等特殊場景中，連接器既要承受離心力，又需耐受設備產生的持續高溫。一家醫療設備制造商采用定制化過酌熱絲解決方案后，設備故障返修率降低40%。
這些成功案例證明，在關鍵應用上采用高性能連接器膠殼，總體擁有成本反而更低——減少故障停機時間，延長設備使用壽命，降低維護成本。
05 協同設計，連接器系統的整體優化
過酌熱絲膠殼的價值不僅體現在單一部件上，更在于其對連接器系統的整體優化。膠殼作為連接器的“骨架”，直接影響端子的工作狀態和長期可靠性。
普通膠殼在高溫下軟化變形，導致端子應力分布不均。而過酌熱絲膠殼在極端溫度下仍能保持結構剛性，確保端子接觸壓力穩定。實驗數據顯示，在150℃環境下，其端子接觸電阻波動范圍控制在±3%以?xún)?nèi)，遠優于普通膠殼±15%的表現。
這類膠殼的精密導向結構同樣值得關注。采用雙導向槽設計和彈性卡扣機構，即使在高振動環境中，也能防止連接器意外松脫。在新能源汽車實測中，經歷30萬次振動試驗后，連接保持力仍保持在初始值的90%以上。
密封性能的提升是另一項關鍵改進。過酌熱絲膠殼通過集成多級密封結構：
第一道密封：膠殼本體的迷宮式結構阻隔粉塵
第二道密封：彈性體墊圈防止液體侵入
第三道密封：端子孔處的微間隙密封設計
這種多重防護使連接器達到IP68防護等級，即使浸泡在1米深的水中也能正常工作，完全滿足戶外設備需求。
連接器膠殼的進化從未停止。隨著5G基站功耗突破4000W，電動汽車快充向800V高壓平臺邁進，服務器單機柜功率密度突破20kW，傳統膠殼如同薄冰，無法承載現代電子設備的散熱需求。
未來屬于那些在細節處創新的企業——它們理解高溫環境下的每一度降溫都意味著產品可靠性的指數級提升。過酌熱絲技術正是這種理念的結晶：特種工程塑料與創新散熱結構的結合，使連接器膠殼從被動防護轉向主動熱管理。
某新能源車企的測試數據或許最能說明問題：采用過酌熱絲膠殼的連接器模塊，在持續150℃環境下連續運行5000小時后，接觸電阻僅上升2%。而傳統解決方案在相同條件下，不到1000小時就已失效。這不是漸進式改進，而是連接器可靠性的革命性飛躍。

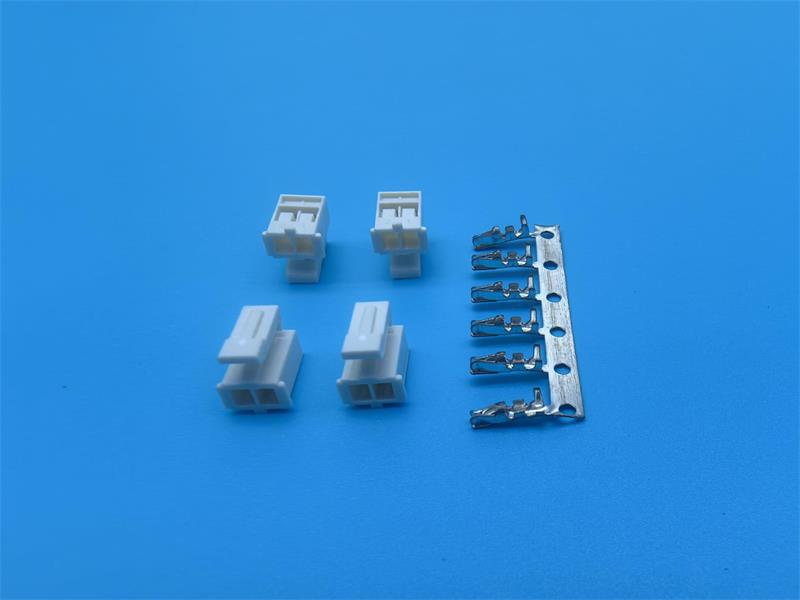

東莞市捷友生產臥貼和立貼針座都是耐高溫料生產的，其他膠殼和普通針座都可以根據客戶要求定制化生產。
